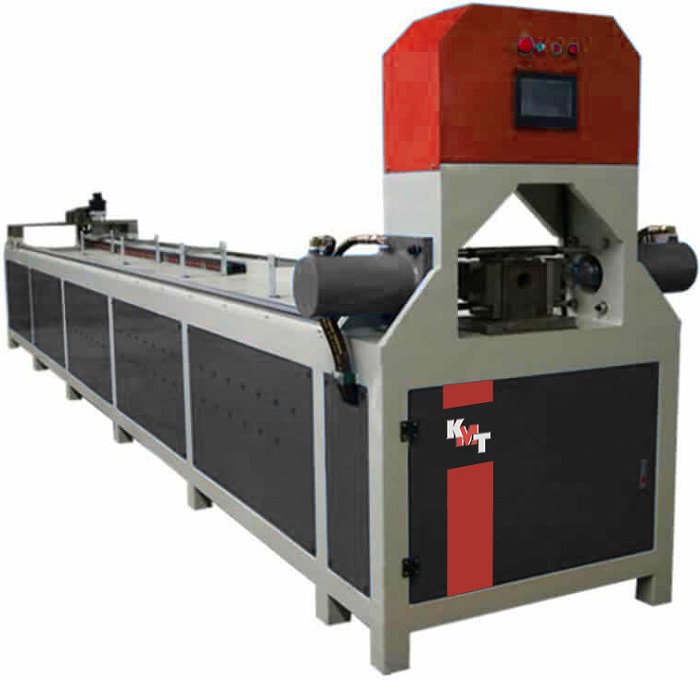

Автоматическая линия для пробивки отверстий в трубе и профиле KPH-CNC

Доставка в город
Москва
Доставим
от 1 дня
Выберите срок поставки и получите скидку:

Макс. усилие: 25 тонн

Макс. пробиваемая стенка: 5 мм

Скорость пробивки: 1,3 с

Индивидуальные условия лизинга ?
  • Оборудование можно использовать сразу после получения аванса.
  • Дополнительные залоги не требуются.
  • Лизинг получить проще, чем кредит.
  • Выгодно уменьшает налог на прибыль
Технология в подарок ?
Специалисты КМТ изготовят 1-ую деталь заказчика бесплатно: напишут технологической процесс, дадут рекомендации по подбору инструмента, подготовят технологическую карту, и помогут с отработкой технологического процесса.


Подробнее о технологиях вы можете уточнить у менеджеров по телефону: 8 (800) 505-71-56
Сервис 24/7 ?
  • Быстрый выезд на объект клиента.
  • Доступные цены.
  • Профессиональные сотрудники.
Гарантия: 1 год ?

На все оборудование в каталоге товаров КМТ действует гарантия в 1 год с момента получения продукции.

НАЗНАЧЕНИЕ:

Данная серия предназначена для крупносерийного производства, требующего перфорацию в трубах и профиле. Вы можете получить 1500 отверстий за смену 8 часов. Доступно получение отверстий разных форм – квадратных, круглых, овальных, фигурных, треугольных и т.д.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Широко применяется для пробивки алюминиевых профилей лестниц, стальных ограждений, кронштейнов для полок из алюминиевого сплава, поручней, балюстрад и перил.

Очень популярны в производстве, как классической бытовой мебели, так и промышленной, металлической, также будут востребованы на заводах-производителях рекламно-торгового оборудования.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:






Обрабатываемые профили:




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


СИСТЕМА УПРАВЛЕНИЯ

  • Автоматический гидравлический дыропробивной станок с ЧПУ оснащен системой ПЛК Mitsubishi, числовым программным управлением со светодиодным сенсорным экраном. На штамповочном прессе устанавливаются два набора штамповочных форм, объединенных в одно штамповочное устройство. Разумный дизайн пуансона и штампа для предотвращения царапин на поверхности профиля.
  • Шаг отверстий может быть различным, расстояние пробивки отверстий задается путем настройки на сенсорном экране.
  • Бесступенчатое регулирование давления с гидравлическим приводом.
  • Выбор режима: автоматический / ручной.
  • Одноцилиндровый / двухцилиндровый режим работы.
  • Управление ПЛК, установка времени и регулировка давления.
  • Сенсорный экран, видимый цифровой дисплей, полный мониторинг процессов.
  • Автоматическое обнаружение неисправностей, видимый список аварийных сигналов, сброс аварийных сигналов.

ДВЕ РАБОЧИЕ СТАНЦИИ

Две рабочие станции, обрабатывают одновременно два профиля за один удар. Машины могут быть сконструированы как с одной головкой, так и с 2-мя, 4-мя, 6-ю, 8-ю в соответствии с требованиями и задачами заказчика.

ВЫСОКАЯ ТОЧНОСТЬ

Вся машина должна быть обработана портальным фрезерованием для обеспечения высокой точности. Применяются высококачественные направляющие и ШВП для механизма подачи заготовки.

ПРОБИВКА ОТВЕРСТИЙ РАЗЛИЧНОЙ ФОРМЫ

Один комплект пробивного станка можно использовать для пробивки отверстий различной формы, заменив индивидуальный пуансон и штамп.

Выполняет функции автоматической резки при наличии режущего блока.


ВАРИАНТЫ ИСПОЛНЕНИЯ:

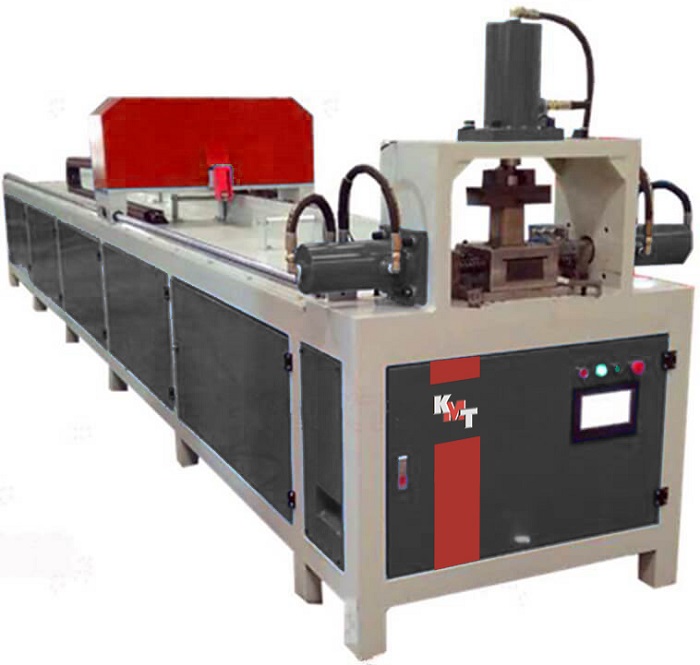

Варианты исполнения машин могут быть как с разным количеством пробивных станций, так и с различным их расположением. Например, 2 горизонтальные станции, или 2 горизонтальные и 1 вертикальная. Окончательная комплектация определяется после изучения специалистами технического задания заказчика.






Только различные характеристики
Все характеристики
Параметры обработки
Точность пробивки (±) мм
0,30
0,30
0,30
0,30
Обрабатываемые материалы
Сталь, аллюминий, медь, нержавеющая сталь и др.
Сталь, аллюминий, медь, нержавеющая сталь и др.
Сталь, аллюминий, медь, нержавеющая сталь и др.
Сталь, аллюминий, медь, нержавеющая сталь и др.
Количество станций шт.
1 / 2
1 / 2
1 / 2
1 / 2
Количество рабочих голов шт.
1 - 8
1 - 8
1 - 8
1 - 8
Усилие т
12
15
20
25
Объем гидравлического бака л
50
50
50
50
Макс. длина заготовки мм
6000
6000
6000
6000
Диаметр цилиндра мм
63 / 80 / 100 / 125 / 140 / 180 / 220
63 / 80 / 100 / 125 / 140 / 180 / 220
63 / 80 / 100 / 125 / 140 / 180 / 220
63 / 80 / 100 / 125 / 140 / 180 / 220
Скорость пробивки уд/мин
80 - 180
80 - 180
80 - 180
80 - 180
Габариты
Длина мм
6800
6800
6800
6800
Ширина мм
1000
1000
1000
1000
Высота мм
1700
1700
1700
1700
Вес кг
2000
2000
2000
2000
Мощность
Мощность кВт
7,5 / 11 / 18,5
7,5 / 11 / 18,5
7,5 / 11 / 18,5
7,5 / 11 / 18,5
Прочие требования
Управление
CNC, Mitsubishi PLC / Автоматическая подача заготовки
CNC, Mitsubishi PLC / Автоматическая подача заготовки
CNC, Mitsubishi PLC / Автоматическая подача заготовки
CNC, Mitsubishi PLC / Автоматическая подача заготовки

ДОСТАВКА И ОПЛАТА:

Мы сотрудничаем со следующими надежными транспортными компаниями, которые специализируются на перевозке крупнотоннажного оборудования по Москве и всей России:

  • Промпереезд
  • LKTK GROUP

lktk group prompereezd

Для получения точных данных о сроках и стоимости доставки, просим, обращаться по номеру телефона: +7 (495) 137-55-56



САМОВЫВОЗ:

Вы можете произвести самовывоз оплаченного товара со склада нашего партнера в Московской области.

Подробнее


ОПЛАТА:

Возможны следующие варианты оплаты:

  • С помощью безналичной банковской оплаты по счету;
  • Наличными в кассе компании.
Подробнее

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:


ОСНАСТКА ДЛЯ ЗАЖИМА ТРУБЫ

Есть исполнения с дорном и без, в зависимости от требований к качеству отверстия.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

КОМПЛЕКТ ОСНАСТКИ

Зажим заготовки (с дорном / без дорна);

Пробивной инструмент.
