Проволочно-вырезной электроэрозионный станок серии KD

Уточнить сроки доставки можно по телефону:
8 (800) 505-71-56
от 2 676 335 ₽

Ø проволоки: 0,12 - 0,22 мм

Общая потребляемая мощность: 2 кВт

Вес: 2600 - 4000 кг

Индивидуальные условия лизинга ?
  • Оборудование можно использовать сразу после получения аванса.
  • Дополнительные залоги не требуются.
  • Лизинг получить проще, чем кредит.
  • Выгодно уменьшает налог на прибыль
Технология в подарок ?
Специалисты КМТ изготовят 1-ую деталь заказчика бесплатно: напишут технологической процесс, дадут рекомендации по подбору инструмента, подготовят технологическую карту, и помогут с отработкой технологического процесса.


Подробнее о технологиях вы можете уточнить у менеджеров по телефону: 8 (800) 505-71-56
Сервис 24/7 ?
  • Быстрый выезд на объект клиента.
  • Доступные цены.
  • Профессиональные сотрудники.
Гарантия: 1 год ?

На все оборудование в каталоге товаров КМТ действует гарантия в 1 год с момента получения продукции.

НАЗНАЧЕНИЕ

Электроэрозионные проволочно-вырезные станки предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и.т.д.. Главное условие -материал должен быть электропроводным.

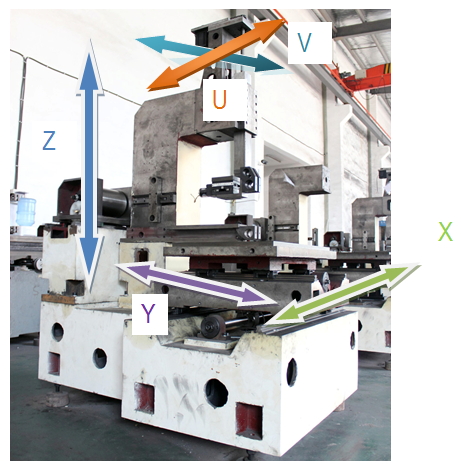

СХЕМА ОБРАБОТКИ

Схема обработки KD

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

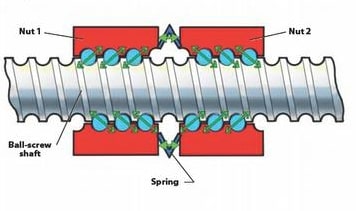

  • ШВП со сдвоенной гайкой для полного исключения влияния зазора на точность пермещения (см. рис. справа)
  • Возможность установки линейных моторов на X/Y цилиндрического типа
  • Оси U V расположены на отдельных линейных направляющих (±15°/100 мм)
  • Шероховатость обработанной поверхности до Ra0,8 мкм
  • Линейная точность обработки деталей ± 5 мкм для мод. «GL» и ±3 мкм для мод. «ZL»
  • Отсуствие необходимости перемотки проволоки при регулировании по оси Z
  • Моторизированное перемещение по оси Z в стандартной комплектации
Отличительные особенности KD   Отличительные особенности KD
Только различные характеристики
Все характеристики
Параметры обработки
Диаметр проволоки мм
0,12 - 0,22
0,12 - 0,22
0,12 - 0,22
0,12 - 0,22
Наилучшая шероховатость поверхности
Ra 0,8
Ra 0,8
Ra 0,8
Ra 0,8
Макс. масса заготовки кг
400
600
800
800
Двигатель перемотки проволоки
YSJ7124 (Yaskawa, Япония), 370 Вт
YSJ7124 (Yaskawa, Япония), 370 Вт
YSJ7124 (Yaskawa, Япония), 370 Вт
YSJ7124 (Yaskawa, Япония), 370 Вт
Макс. перемещение узла наклона проволоки мм
200
200
200
-
Макс. размер заготовки мм
650 х 435 х 300
800 х 520 х300
880 х 660 х 300
1010 х 780 х 300
Угол наклона проволоки °/100
±15
±15
±15
±15
Скорость перемотки проволоки м/с
10,4
10,4
10,4
10,4
Макс. производительность мм²/мин
180
180
180
180
Перемещение по оси Х мм
320
400
500
630
Перемещение по оси Y мм
400
500амак
630
800
Мощность
Мощность двигателя кВт
2
2
2
2
Точность
Точность обработки мм
±0,003
±0,003
±0,003
±0,003
Точность обработки под углом мм
±0,015
±0,015
±0,015
±0,015

ДОСТАВКА И ОПЛАТА:

Мы сотрудничаем со следующими надежными транспортными компаниями, которые специализируются на перевозке крупнотоннажного оборудования по Москве и всей России:

  • Промпереезд
  • LKTK GROUP

lktk group prompereezd

Для получения точных данных о сроках и стоимости доставки, просим, обращаться по номеру телефона: +7 (495) 137-55-56



САМОВЫВОЗ:

Вы можете произвести самовывоз оплаченного товара со склада нашего партнера в Московской области.

Подробнее


ОПЛАТА:

Возможны следующие варианты оплаты:

  • С помощью безналичной банковской оплаты по счету;
  • Наличными в кассе компании.
Подробнее

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • ЧПУ с промышленной клавиатурой, LCD дисплеем на базе Windows XP
  • Моторизированное перемещение по оси Z
  • Бак для воды
  • Насос с комплектом кабелей
  • Сопла
  • Силовой кабель
  • Выносной пульт управления
  • Узел натяжения и перемотки проволоки
  • Шаблон для выставления вертикальности проволоки
  • Нож
  • Катушка молибденовой проволоки 2000 мм
  • Виброопоры с анкерными болтами
  • ШВП со сдвоенной гайкой на осях X/Y класса точности P2 (для серии GL)
  • Высокоточные направляющие HIWIN (Тайвань) X/Y/U/V
  • Сервомоторы по осям X/Y Yaskawa (Япония) (для серии GL)
  • Микрошаговые двигатели на осям U/V
  • CAD/CAM система AutoCUT
  • Трансформатор
  • Электрические реле Omron (Япония)
  • Генератор импульсов Meanwell (Тайвань)
  • Конденсаторы Hitachi (Япония)
  • Автоматическая система смазки
  • .
  • Автоматическая система контроля натяжения проволоки
