Проволочно-вырезной электроэрозионный станок серии DK
Диаметр проволоки: Ø 0,12-0,25 мм
Общая потребляемая мощность: 2 кВт
Вес: от 1600 до 4500 кг
- Оборудование можно использовать сразу после получения аванса.
- Дополнительные залоги не требуются.
- Лизинг получить проще, чем кредит.
- Выгодно уменьшает налог на прибыль
- Специалисты КМТ изготовят 1-ую деталь заказчика бесплатно: напишут технологической процесс, дадут рекомендации по подбору инструмента, подготовят технологическую карту, и помогут с отработкой технологического процесса.
- Быстрый выезд на объект клиента.
- Доступные цены.
- Профессиональные сотрудники.
На все оборудование в каталоге товаров КМТ действует гарантия в 1 год с момента получения продукции.
НАЗНАЧЕНИЕ
Электроэрозионные проволочно-вырезные станки предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и.т.д.. Главное условие -материал должен быть электропроводным.
Электроэрозионные станки серии DK77 – это проволочно-вырезные станки с ЧПУ многопроходного типа. Отличительной особенностью данных станков от однопроходных проволочно-вырезных станков с ЧПУ является то, что генератор переключает режимы обработки автоматически, получая команды от ЧПУ, а не путем переключения механические переключателей.
Кроме того, в качестве направляющих рабочих столов на многопроходных эрозионных станках DK77 установлены линейные направляющие качения, в то время как на однопроходных проволочно-вырезных станках установлена комбинация направляющих скольжения типа «ласточкин хвост» с прямоугольными направляющими.
Благодаря возможности изменять параметры обработки путем передачи управляющих команд от системы ЧПУ на генератор, не прерывая процесс электроэрозионной обработки, на проволочно-вырезных станках с ЧПУ серии DK77 реализована функция многопроходного реза:
- На первом проходе электроэрозионного реза станок производит непосредственный рез с припуском на дальнейшую чистовую обработку (последующие проходы) для получения меньшей шероховатости поверхности. В случае реза детали типа пуансон оставляют перемычку, не завершая рез до конца прохода, чтобы пуансон не выпал.
- На втором проходе электроэрозионного реза происходит перемещение траектории контура реза на заданную эквидистанту (типовое значение 0,02 мм), система ЧПУ электроэрозионного станка изменяет режимы электроэрозионной обработки на более мягкие и происходит «подчистка» обрабатываемой поверхности после предыдущего прохода. Таким же образом, можно производить и ещё ряд проходов электроэрозионного реза, добиваясь лучшей чистоты обработки.

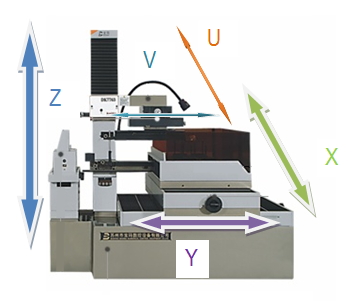

СХЕМА ОБРАБОТКИ
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Несущая нагрузка на стол выше в среднем на 23% по сравнению с другими производителями эрозионных станков с молибденовой проволокой
- Барабан перемотики проволоки, изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения
- Многопроходная обработка для достижения шероховатости поверхности Ra 1,2-1,5 мкм
- Возможность использования молибденовой и вольфрамовой проволоки
- Точность обработки ±0,007 мм
- Симметричная конструкция осей UV относительно XY в отличие от С-образной конструкции обеспечивает равномерное натяжение проволоки и минимальный путь её прохождения до барабана намотки, отсутствие рывков при проходе обеспечивают высокую точность обработки (±0,007 мм) и увеличения стойкости проволоки
- Максимальный угол обработки ±15° при высоте детали 100 мм (опция).
- Высота обработки до 500 мм (опция).
- Встроенная в ЧПУ CAM/CAD система на базе AUTOCAD 2002
- ЧПУ на базе надежной и эффективной Windows XP
| Модель | DK 7725 | DK 7732 | DK 7740 | DK 7750 | DK 7763 |
| Перемещение рабочего стола X x Y, мм | 250 x 320 | 320 x 400 | 400 x 500 | 500 x 630 | 630 x 800 |
| Рабочий стол, мм | 380 x 525 | 415 x 635 | 500 x 787 | 600 x 900 | 660 x 1100 |
| Максимальная толщина резания, мм | 300 500 - опция |
300 500 - опция |
300 500 - опция |
300 500 - опция |
300 500 - опция |
| Максимальный угол наклона проволоки | ±3° / 100
мм
±15° / 100 мм - опция |
±3° / 100
мм
±15° / 100 мм - опция |
±3° / 100
мм
±30° / 100 мм - опция |
±3° / 100
мм
±30° / 100 мм - опция |
±3° / 100
мм
±30° / 100 мм - опция |
| Максимальная нагрузка на стол, кг | 300 | 400 | 500 | 800 | 3000 |
| Максимальная производительность, мм²/мин | 160 | 160 | 160 | 160 | 160 |
| Наилучшая шероховатость поверхности, мкм | Ra 2,5 - при
однопроходной обработке Ra 1,2 ... 1,5 - при многопроходной обработке |
||||
| Диаметр проволоки, мм | Ø 0,12-0,25 | Ø 0,12-0,25 | Ø 0,12-0,25 | Ø 0,12-0,25 | Ø 0,12-0,25 |
| Максимальный рабочий ток, А | 6 | 6 | 6 | 6 | 6 |
| Общая потребляемая мощность, кВт | 2 | 2 | 2 | 2 | 2 |
| Точность обработки, мм | не хуже ±0,007 | не хуже ±0,007 | не хуже ±0,007 | не хуже ±0,007 | не хуже ±0,007 |
| Габаритные размеры | |||||
| Длина, мм | 1450 | 1450 | 1700 | 1800 | 2450 |
| Ширина, мм | 1100 | 1100 | 1350 | 1300 | 2100 |
| Высота, мм | 1600 | 1600 | 1700 | 1700 | 2100 |
| Вес, кг | 1600 | 1600 | 2000 | 2300 | 4500 |
ДОСТАВКА И ОПЛАТА:
Мы сотрудничаем со следующими надежными транспортными компаниями, которые специализируются на перевозке крупнотоннажного оборудования по Москве и всей России:
- Промпереезд
- LKTK GROUP
Для получения точных данных о сроках и стоимости доставки, просим, обращаться по номеру телефона: +7 (495) 137-55-56
САМОВЫВОЗ:
Вы можете произвести самовывоз оплаченного товара со склада нашего партнера в Московской области.
ПодробнееОПЛАТА:
Возможны следующие варианты оплаты:
- С помощью безналичной банковской оплаты по счету;
- Наличными в кассе компании.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- ЧПУ на базе Windows XP
- Встроенная CAD/CAM система на основе «AUTOCAD»
- Инвертор системы перемотки проволоки производства Shihlin (Тайвань)
- Высокоточные линейные направляющие HIWIN (Тайвань)
- Высокоточные ШВП
- LCD монитор
- Преобразователь Shihlin (Тайвань)
- Централизованная система смазки
- Бак для воды
- Насос с комплектом кабелей
- Сопла
- Силовой кабель
- Узел натяжения и перемотки проволоки
- Моторизированное перемещение по оси Z
