Токарные станки с наклонной станиной серии KTL (угол наклона станины 45°)

  • Токарные станки с наклонной станиной серии KTL (угол наклона станины 45°)

Диаметр обработки: до 720 мм

Длина обработки: до 1000 мм

Мощность: до 30 кВт

Вес: до 7500 кг

Сделано на заводе SMTCL
от 55 000 $

ОПИСАНИЕ СТАНКА:

Токарные станки с ЧПУ серии КТL предназначены для высокоскоростной токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование.

Горизонтальные токарные станки с ЧПУ серии KTL разработаны и произведены с использованием немецких технологий. Конструкция станка спроектирована с учетом обеспечения высокой жесткости, точности и стабильности. Станок отвечает современным требованиям по энергоэффективности и природосберегающим свойствам.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


Система ЧПУ Fanuc (Япония)

Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления.

Цельнолитая наклонная станина высокой жесткости

На данной серии станков используется цельная станина с углом наклона 45°, изготовленная из HT300 с внутренними ребрами жесткости.

Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

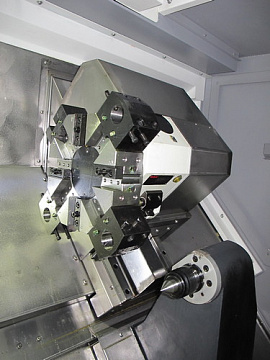

Револьверная головка

На станки устанавливаются гидравлические или серво приводные револьверные головки в соответствии с требованиями пользователя.

В стандартной конфигурации станок оснащен гидравлической револьверной головкой GSA Тайваньского производства, обладающей повешенной жесткости, надежным захватом, высокой скорости индексации и высокой повторяемости позиционирования.

Задняя бабка

В стандартной конфигурации станок оснащен гидравлической задней бабкой. Перемещение задней бабкой управляется гидравлической системой.

Гидравлический 3-х кулачковый патрон

Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию пользователя.

Линейные направляющие

Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования. Линейные роликовые направляющие обеспечивают малое фрикционное сопротивление, высокую жесткость и высокую стойкость к вибрации и деформации.
Модельный ряд KTL 56 KTL 56 C KTL 72 KTL 72 C
Макс. устанавливаемый диаметр над станиной, мм 560 560 720 720
Макс. диаметр точения над суппортом, мм 360 360 550 550
Макс. диаметр точения над револьверной головкой, мм 280 280 500 500
Макс. длина обработки, мм 350 / 500 / 1000 340 / 490 / 990 500 / 1000 490 / 990
Диаметр патрона, дюйм 8 10 10 12
Диаметр отверстия в шпинделе, мм 65 80 80 104
Макс. диаметр обрабатываемого прутка, мм 50 66 65 85
Конус шпинделя А2-6 А2-8 А2-8 А2-11
Частота вращения шпинделя, об/мин 30 - 4500 30 - 4000 30 - 3000 30 - 3000
Мощность главного привода, кВт 11 / 15 15 / 18,5 22 / 30 22 / 30
Перемещение по оси Х, мм 200 200 280 280
Перемещение по оси Z, мм 410 / 560 / 1060 410 / 560 / 1060 570 / 1070 570 / 1070
Количество инструмента, шт 8 8 12 12
Быстрые перемещения по осям X / Z, м/мин 30 30 30 30
Сечение инструмента, мм 25 х 25 25 х 25 25 х 25 25 х 25
Диаметр отверстия под расточную оправку, мм 32 40 40 40
Перемещение задней бабки, мм - / 450 / 950 410 / 560 / 1060 350 / 850 350 / 850
Точность позиционирования, мм 0,01 0,01 0,015 0,015
Повторяемость, мм 0,005 0,005 0,007 0,007
Максимальная нагрузка в патроне/в центрах, кг 200 / 500 200 / 600 200 / 600 200 / 800
Габаритные размеры
Длина, мм

2500

2750

3250

2500

2750

3250

3570

4170

3570

4170

Ширина, мм

1860

1860

2140

2140

Высота, мм

1850

1850

2150

2150

Вес, кг 3500 / 4000 / 4800 3700 / 4200 / 5000 5500 / 7500 5500 / 7500

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Система ЧПУ FANUC (Япония);
  • Гидравлическая задняя бабка;
  • Бесступенчатое регулирование скорости вращения шпинделя;
  • Гидравлический 3-х кулачковый патрон;
  • Педаль зажима/разжима патрона;
  • Замок двери безопасности;
  • Транспортер для удаления стружки ленточного типа с тележкой;
  • Кабинетная защита зоны резания;
  • Освещение рабочей зоны;
  • Система подачи СОЖ;
  • Теплообменник электрошкафа;
  • Автоматическая система смазки;
  • Инструмент для обслуживания станка;
  • Документация на русском языке.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

  • Система ЧПУ Fanuc MGi с цветным монитором 10,4”;
  • Система ЧПУ Siemens;
  • Цанговый патрон;
  • Стабилизатор напряжения;
  • Система измерения инструмента Renishaw;
  • Автоподатчик прутка;
  • Оптические линейки Heidenhain по осям;
  • Уловитель деталей;
  • Гидравлический люнет;
  • Редуктор Barufaldi;
  • Уловитель масленого тумана;
  • Режущий инструмент;
  • Анкерные болты или виброопоры.
Параметры проверки Заводской стандарт
Точность обработки IT 6
Округлость обрабатыв. заготовки, мм 0,0025 / Ø75
Постоянство диаметра обрабатыв. заготовки, мм 0,010 / 150
Ровность обрабатываемой заготовки, мм 0,010 / Ø200
Шероховатость поверхности обрабатыв. заготовки, мкм Ra 1,25
Точность позиционирования, мм Ось X 0,01
Ось Z 0,01
Точность повторяемости, мм Ось X 0,004
Ось Z 0,005
