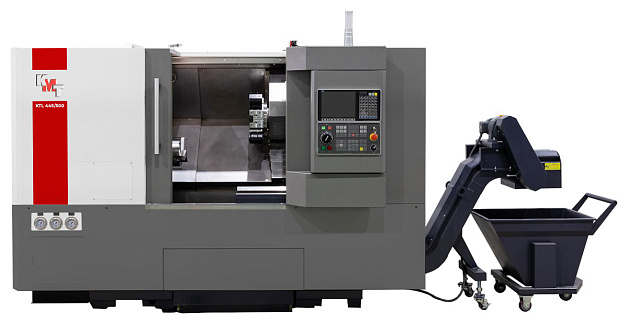

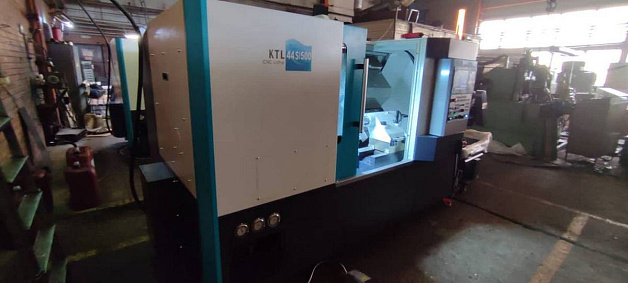

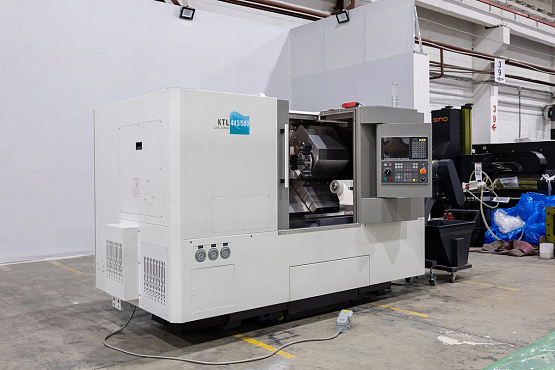

Токарные станки с наклонной станиной серии KTL-D. Линейные направляющие

  • Токарные станки с наклонной станиной серии KTL-D. Линейные направляющие

Диаметр обработки: до 625 мм

Длина обработки: до 1500 мм

Мощность: до 22 кВт

Вес: до 8500 кг

Сделано на заводе DMTG

ОПИСАНИЕ СТАНКА:

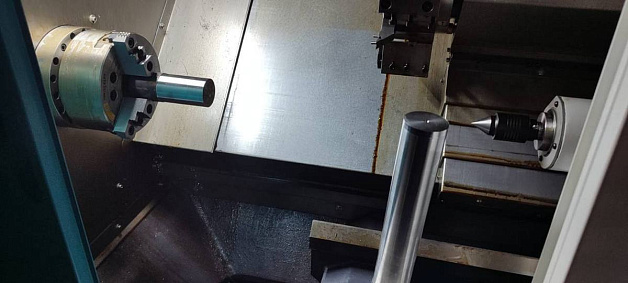

Токарные станки с наклонной станиной серии KTL применяются для обработки наружных и внутренних поверхностей деталей типа тел вращения. Основные операции: точение, отрезка и торцевание, сверление, нарезание резьбы, растачивание отверстий. Благодаря использованию линейных направляющих увеличивается точность обработки деталей и скорость перемещения основных узлов станка.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


Цельнолитая станина

Наклонная станина отлита из чугуна. Угол наклона станины 45° и 60°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

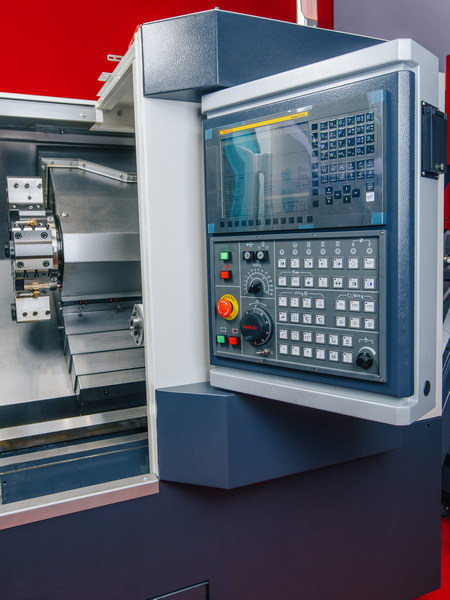

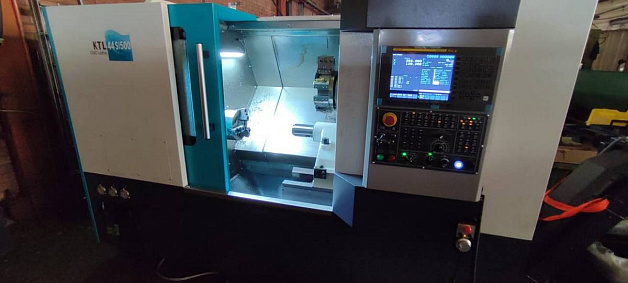

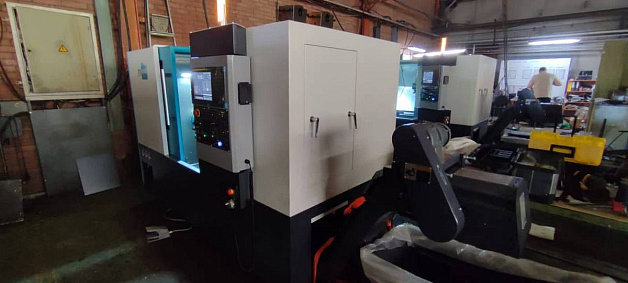

Система ЧПУ Fanuc (Япония)

Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.

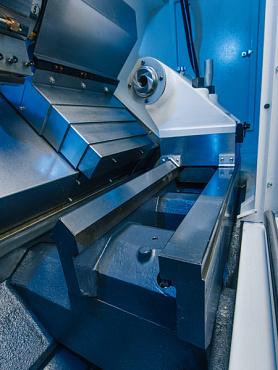

Линейные направляющие

Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования.

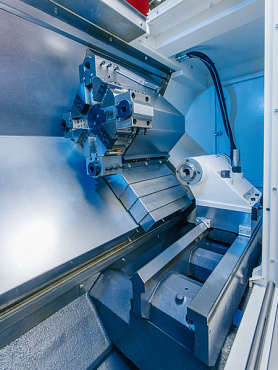

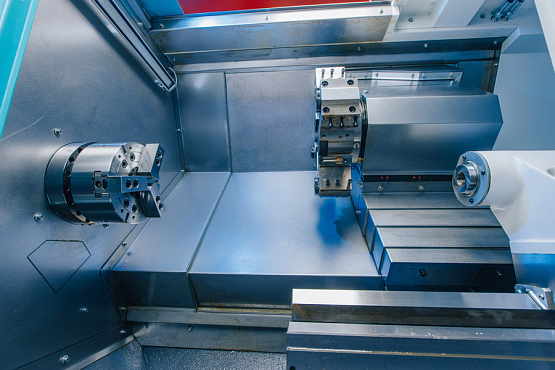

Револьверная головка

Гидравлическая револьверная головка на 8 позиций, время смены инструмента 0,3 сек.

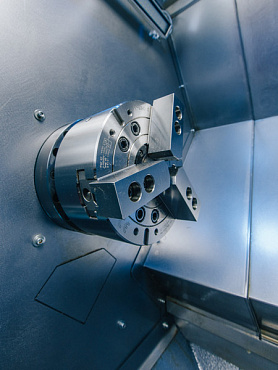

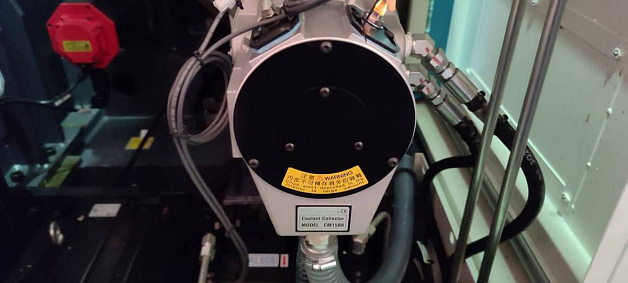

Гидравлический 3-х кулачковый патрон

Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.

Подшипники шпинделя

Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью

ШВП

На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3.

К каждой гайке ШВП подведена трубка импульсной смазки.

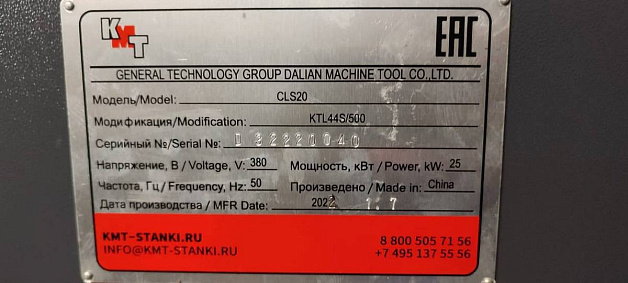

Модельный ряд KTL 40 D KTL 44/500 D KTL 44 D KTL 62 D
Максимальный диаметр обработки, мм 400 440 440 625
Максимальный диаметр точения над револьверной головкой, мм 165 260 260 330
Максимальный диаметр точения над станиной, мм 200 300 380 570
Максимальная длина обработки, мм 250 / 330 500 600 / 1000 1000 / 1500
Диаметр патрона, дюйм 6 8 8 12
Диаметр отверстия в шпинделе, мм 46 62 76 87
Максимальный диаметр обрабатываемого прутка, мм 32 52 65 74
Диаметр подшипника шпинделя, мм 80 100 110 120
Угол наклона станины, град. 60 45 45 45
Перемещения по осям Х/Z, мм 120 / 260, 340 165 / 510 265 / 640, 1040 330 / 1100, 1600
Быстрые перемещения по осям X/Z, м/мин 15 / 18 16 / 20 24 / 24 24 / 24
Точность позиционирования, мкм ±4 ±4 ±4 ±4
Повторяемость, мкм ±2,5 ±2,5 ±2,5 ±2,5
Частота вращения шпинделя, об/мин 30 - 5000 30 - 4500 45 - 4500 30 - 3000
Скорость подачи, мм/мин 0 - 5000 0 - 5000 0 - 12 000 0 - 5000

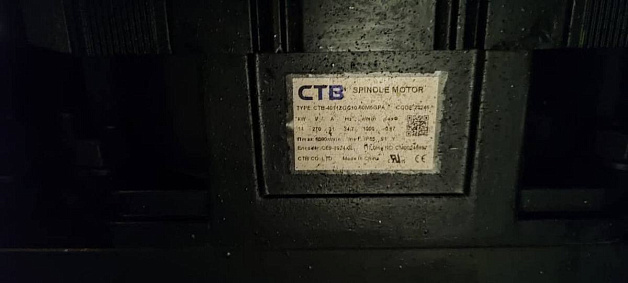

Мощность главного привода, кВт 5,5 / 7,5 11 / 15 15 / 18,5 18,5 / 22
Торец шпинделя А2-5 А2-6 А2-6 А2-8
Количество инструмента 8 8 12 12
Время смены инструмента, сек 0,3 / 1,85 0,35 / 1,2 0,35 / 1,2 0,35 / 1,85
Диаметр пиноли задней бабки, мм 80 80 85 100
Конус пиноли задней бабки Морзе 4 Морзе 4 Морзе 5 Морзе 5
Ход пиноли задней бабки, мм 130 130 139 150
Габаритные размеры
Длина, мм 2085 2760 3950 5100
Ширина, мм 1560 1500 1920 2100
Высота, мм 1880 1760 1850 2100
Вес, кг 2700 5000 4000 8500

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Система ЧПУ FANUC (Япония);
  • Гидравлическая револьверная головка на 8 позиций;
  • Гидравлическая пиноль задней бабки;
  • Бесступенчатое регулирование скорости вращения шпинделя;
  • Гидравлический 3-х кулачковый патрон;
  • Педаль зажима/разжима патрона;
  • Транспортер для удаления стружки;
  • Кабинетная защита зоны резания;
  • Освещение рабочей зоны;
  • Система подачи СОЖ;

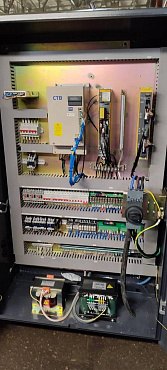

  • Теплообменник электрошкафа;

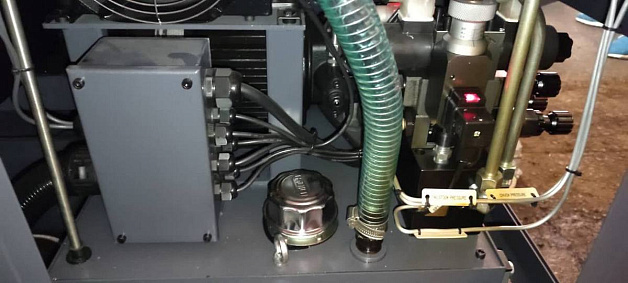

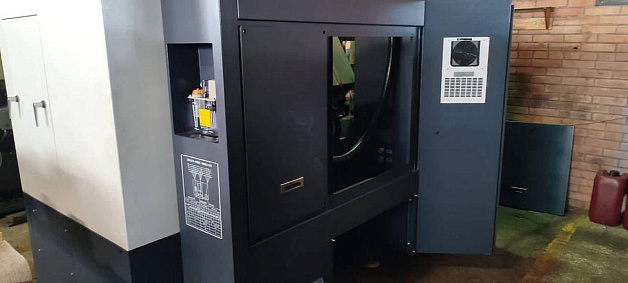

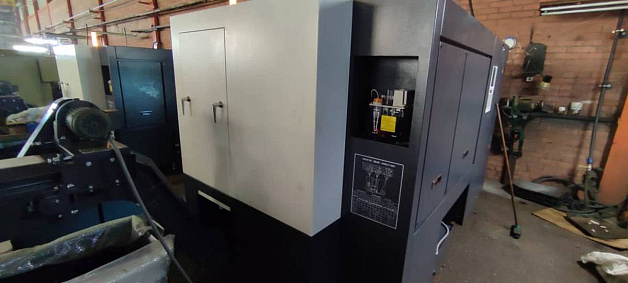

  • Автоматическая система смазки;
  • Инструмент для обслуживания станка;
  • Документация на русском языке.
